JX-2000A顯微圖像分析儀簡介：
因為粉體形態各異，在借助激光粒度儀測試的同時，選用
JX-2000A型圖像分析儀，從而能達到更準確直觀粒度形貌，控制分析好產品質量。該系統由光學顯微鏡、
USB攝像頭、圖像分析軟件、電腦、打印機等部分組成。
圖像分析的主要過程是：樣品經顯微鏡放大成像，攝像頭攝得顆粒形貌圖像傳輸到電腦，在電腦上直接觀察粉體顆粒的形貌，通過專有軟件計算分析，得到顆粒個數、面積、周長、直徑、體積、長徑比、短徑比等分布數據及圖像。同時具有D10、D50、D90、D97、平均粒徑、表面積等數據分布圖表。由電腦顯示保存測試結果，也可打印粒度分布數據及顆粒形貌圖片。
適用領域
1、 粉體材料：金剛石、碳化硅、硅灰石、石英粉、硫酸鋇、石墨、鈷酸鋰、碳化硼、白剛玉、氧化鈰云母粉、碳粉、金屬粉等各種礦粉。
2、 用于驗證其他粒度測試的手段和方法。
儀器特點
軟件功能強大，可根據行業特殊要求，設計磨料、硅灰石等專用分析軟件。采用全平場消色差物鏡，最大分辨率0.07微米，最大光學放大倍數1600倍，圖像打印最大倍數4000倍(A4幅面打印紙) 還可根據需要輸出多種格式的測試報告。
指標與性能
1、測試范圍：0.5～3000μm
2、最大放大倍數：4000倍
3、最大分辨率：0.1μm
4、數字攝像頭(CCD)：300萬像素
5、顯微鏡：配置透射顯微鏡
6、標尺刻度：10μm
7、分析項目：粒度分布、長徑比分布、圓形度分布等
8、軟件運行環境：Windows /XP/Vin7
9、接口方式： USB方式
顆粒圖像測試原理
顆粒在圖像儀上成像，組成圖像的最小單位是像素，每個像素有特定的尺寸。通過對顆粒數量和每個顆粒所包含的像素數量的統計，計算出每個顆粒的等面積圓的直徑，以及長徑比等，再對所有的顆粒進行統計，從而得到粒度分布等信息。
功能強大的圖像處理與分析軟件
1、圖像處理功能：可以對圖像進行亮度、對比度調整、灰度轉換、顏色轉換、分割、刪除、旋轉、平滑、剪切、粘貼、濾波、縮放、填充等處理。也可以對多幅圖形進行批量處理，增加顆粒數量，提高樣品的代表性，使處理結果更加準確、真實、可靠。
2、數據處理功能：通過對圖像進行處理后，電腦自動統計出顆粒個數、面積、周長、體積、直徑、圓形度分布、長徑比分布以及粒度分布數據與圖形。
3、打印功能：可以打印原始圖像、中英文兩種格式的各種分析結果報告(包括粒度分布
數據、分布圖形、顆粒數、長徑比) 等。
圖像儀軟件功能介紹
1、圖像采集：可調整圖像高度、寬度、分辨率等。
2、圖像分析處理：
（1）色調處理：灰度化、色調調整、亮度、對比度調整；
（2）圖像矯正：水平鏡像、垂直鏡像、90度（逆時針）、90度（順時針）、旋轉、放大、縮小、任意比例縮放等；
（3）測量單位：微米、毫米、厘米、英吋（任選）；
（4）圖像增強：對比度均衡、膨脹、腐蝕等；
（5）圖像處理：圖像銳化，邊緣平滑，二值化，面積濾波、邊界濾波，分析目標擦除、孔洞填充，手工擦除，手工連接，粒子屬性查看等功能；
3、圖像處理前和處理后
4、設置標尺網格，直觀顆粒大小

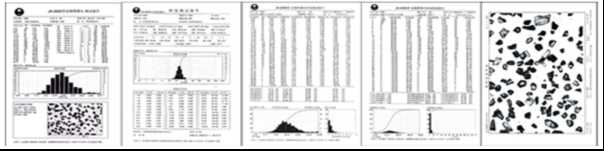

5、結果顯示、打印多種數據報告
