不過，馬利根據(jù)市場上出售的43種石灰石的煅燒試驗(yàn)研究，提出了如下假說：與最高加熱溫度和在該溫度的保持時(shí)間相比，加熱速度（包括預(yù)熱和煅燒）對收縮、氣孔率和反應(yīng)性的影響更大。因而，通過對煅燒方法的研究和選擇適當(dāng)?shù)臓t型，因粉化而不能使用或難以使用的石灰石也會逐漸產(chǎn)生利用價(jià)值，所以不能簡單地下結(jié)論，而需要進(jìn)行仔細(xì)研究。

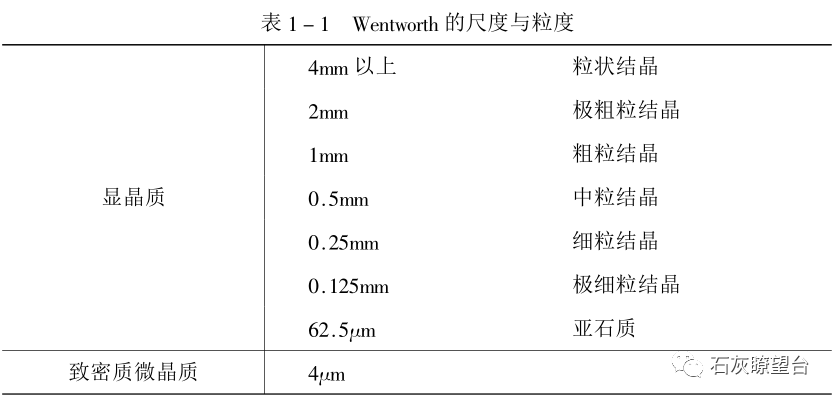

按結(jié)晶的名稱與大小分類的例子列于表 1-1。

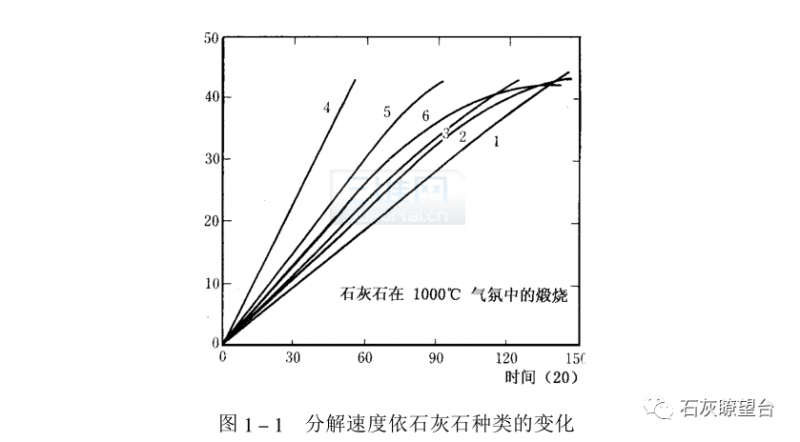

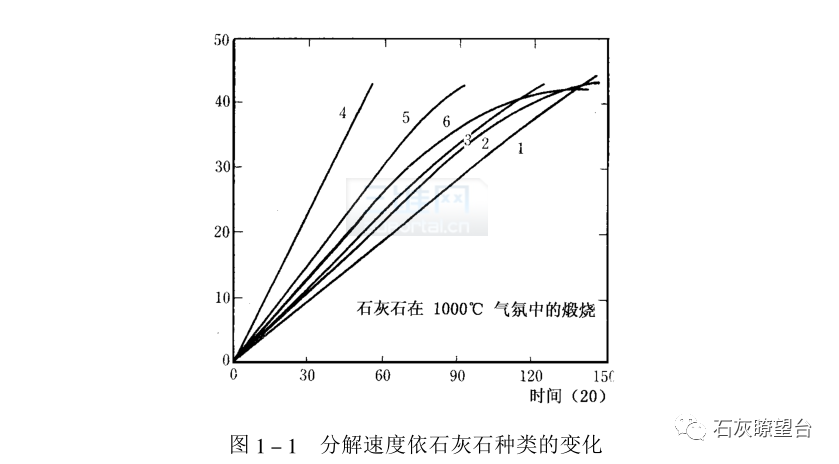

Hedin還做了晶粒大小和分解速度間關(guān)系的實(shí)驗(yàn)。該實(shí)驗(yàn)取15-20mm的粒度均勻的七種石灰石，在100%.CO2一個(gè)大氣壓下進(jìn)行恒溫煅燒，并連續(xù)測定了由于分解出 CO2導(dǎo)致的減量。如圖1-1所示，CO2的分解速度有很大的差別。
分解最差的 1 號和 2 號石灰石是致密而且結(jié)晶粗的石灰石，3 號也顯然是結(jié)晶質(zhì)石灰石，以上三種屬不易燒成的種類。5 號和 6 號是白亞質(zhì)小結(jié)晶石灰石。最易煅燒的4 號是含有機(jī)物的小結(jié)晶石灰石。這樣，結(jié)晶好的密度高的石灰石，由于其結(jié)構(gòu)致密、缺乏 CO2逸出的通道，導(dǎo)致 CO2 氣體難以發(fā)生轉(zhuǎn)移。在這方面，晶粒小的石灰石晶間不嚴(yán)實(shí)，而且在含有機(jī)物的情況下，有機(jī)物燃燒而形成多孔狀，CO2容易分離，也便于煅燒。

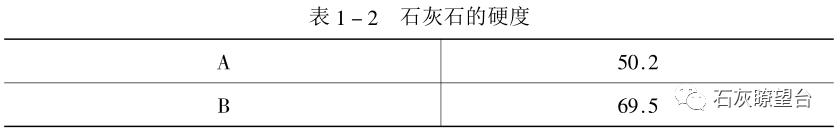

再有，岸等人在《回轉(zhuǎn)窯用石灰石評價(jià)的一個(gè)嘗試》中，將晶粒為 2-3mm石灰石的 A 和晶粒為0.3-0.5 石灰石的B 進(jìn)行了對比試驗(yàn)，認(rèn)為晶粒在!,, 以下的石灰石作為回轉(zhuǎn)爐用原料更為適宜。他們根據(jù)表面洛氏硬度試(表1-2）、高溫線膨脹試驗(yàn)、原料石灰石的磨損試驗(yàn)，燒成石灰的磨損試驗(yàn)、燒成石灰的吸油率試驗(yàn)等，認(rèn)為結(jié)晶小的石灰石粉化和散裂少，容易分解，因而，經(jīng)煅燒而產(chǎn)生CaO的結(jié)晶也容易長大，形成晶粒大而結(jié)構(gòu)緊密的石灰。
