碳酸鈣填充母料具有填充改性、可改善塑料制品性能、降低產(chǎn)品的成本，提高生產(chǎn)效率，獲得良好的經(jīng)濟效益。同時增強制品的剛性及增加制品的重量，減少制品收縮性及因收縮引起的變形。填充母料具有分散塑化性好，抗氧耐老化性強，填充量大等特點，增強被填充產(chǎn)品的硬度、剛性、抗壓耐磨性和降低制品收縮性及因收縮引起的變形等，大大降低了企業(yè)生產(chǎn)成本，取得了一定的經(jīng)濟效益。
碳酸鈣母料可在ABS、PP、PE、EVA、HIPS、PC 等塑膠中應(yīng)用，可以用作注塑、吹瓶、塑料刀叉、快餐盒、管材、片材、中空板、電器外殼、打包帶、編織袋、垃圾袋、購物袋、無紡布、彩條布、流延膜等。碳酸鈣母料一般由載體樹脂、碳酸鈣粉體、分散劑、偶聯(lián)劑、潤滑劑、抗靜電劑、抗氧劑等組成。
碳酸鈣是母料的核心，它決定母料的基本性能。碳酸鈣母料中碳酸鈣粉體的含量，用雙螺桿擠出機生產(chǎn)一般含量為80%左右，用連續(xù)密煉機生產(chǎn)一般含量為88%左右。
碳酸鈣有很多品種，大類上可以分成重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣，而重質(zhì)碳酸鈣又可以分成方解石碳酸鈣、大理石碳酸鈣和白云石碳酸鈣，方解石碳酸鈣又可以分成大方解石碳酸鈣和小方解石碳酸鈣。
具體設(shè)計配方時如何選擇重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣？
從吸油值上考慮：輕質(zhì)碳酸鈣的吸油值遠(yuǎn)遠(yuǎn)大于重質(zhì)碳酸鈣，如果配方含有液體助劑，應(yīng)該選用重質(zhì)碳酸鈣。從性能上考慮：輕質(zhì)碳酸鈣對沖擊強度改性有利，而重質(zhì)碳酸鈣對拉伸強度的貢獻大。從價格上考慮：同等粒度的重質(zhì)碳酸鈣要比輕質(zhì)碳酸鈣便宜30%左右。從所填充的樹脂上考慮：PVC制品中首選輕質(zhì)碳酸鈣，因為輕質(zhì)碳酸鈣的堿性更強，可以及時吸收分解的酸性物質(zhì)HCl，提高PVC加工中的熱穩(wěn)定性。
如果確定選擇重質(zhì)碳酸鈣，具體又該選擇何種重質(zhì)碳酸鈣？根據(jù)改性性能需要選取不同品種的重質(zhì)碳酸鈣，具體見表1所示。

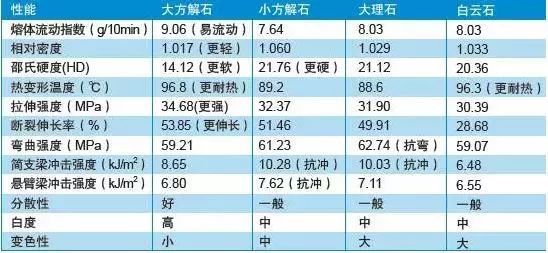

表1 四種不同的碳酸鈣填充PP的性能對比
雖然碳酸鈣的具體品種已經(jīng)選定，但是同一種類的碳酸鈣，不同產(chǎn)地的品質(zhì)不同，用不同磨粉設(shè)備磨出來的碳酸鈣粉末粒度分布不同、顆粒外觀形狀不同，因此改性效果也大不相同。
除了樹脂和碳酸鈣之外配方中必須要添加的助劑有鋁酸酯偶聯(lián)劑、聚合物蠟類分散劑、潤滑劑等。一般無機粉體越細(xì)，上述其加入量相對增加，具體見表2所示。

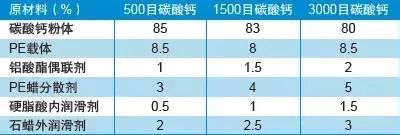

表2 不同粒度碳酸鈣母料配方
