涂料常用的填料有重鈣、輕鈣、滑石粉和高嶺土 ,其中輕鈣和高嶺土能提供部分干膜遮蓋 , 提高體系的懸浮性 ; 重鈣在體系中起骨架、填充的作用 , 增加涂膜厚度 , 使涂膜豐滿結(jié)實(shí)。加入輕鈣后提高產(chǎn)品質(zhì)量，同時降低成本。
辰延粉體所生產(chǎn)的重鈣與輕鈣有什么區(qū)別？

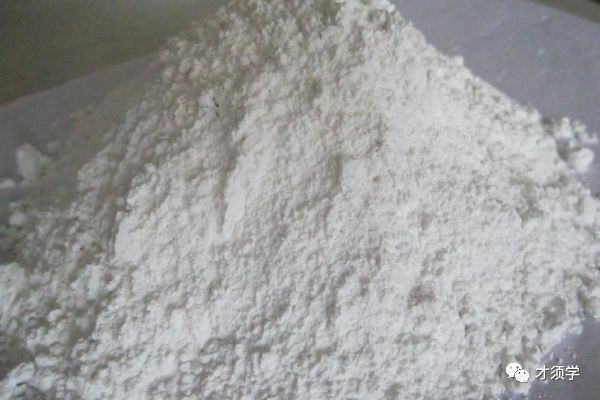

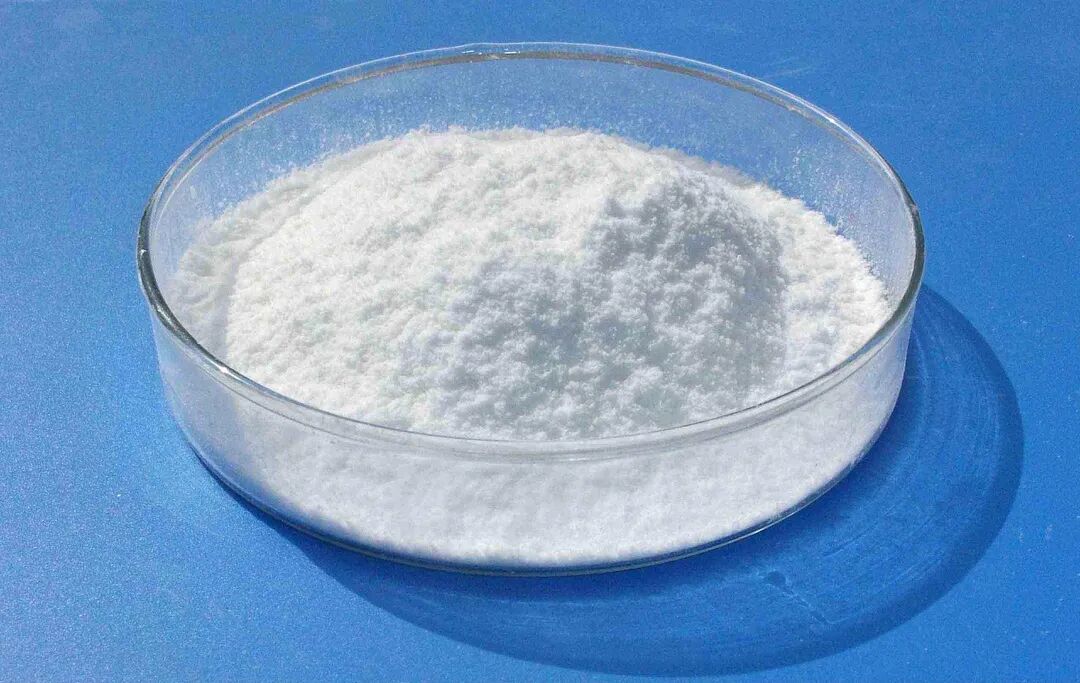

重鈣產(chǎn)品的粒徑為0.5～45um不等，產(chǎn)品粒徑因粉碎設(shè)備不同而不同。普通輕鈣產(chǎn)品的粒徑一般為0.5～15um，因顆粒形狀為紡錘形難以準(zhǔn)確測定，一般是一個范圍；輕鈣中的納米碳酸鈣粒徑更細(xì)，尺寸一般為20～200nm。
普通輕質(zhì)碳酸鈣的粒度一般在2500目左右，可以滿足PVC管材和型材的性能需要，所以從粒度上考慮傳統(tǒng)上PVC管材和型材都選用輕質(zhì)碳酸鈣。以前因粉碎設(shè)備的限制，重質(zhì)碳酸鈣達(dá)不到這個細(xì)度，現(xiàn)在重質(zhì)碳酸鈣的粒度完全可以滿足需要，甚至比輕質(zhì)碳酸鈣更細(xì)。
重鈣產(chǎn)品水分一般為0.2%～0.3%，水分含量比較低同時也較為穩(wěn)定，一些高檔的重鈣產(chǎn)品水分甚至可以達(dá)到0.1%左右。普通輕鈣產(chǎn)品水分0.3%～0.8%，有時會有一定的波動不太穩(wěn)定。傳統(tǒng)上重、輕鈣的區(qū)分就是用水分儀器測試水分，水分大到接近1%就是輕鈣，小到0.1%以下為重鈣。
由于重鈣粉產(chǎn)品相對雜質(zhì)較多，因此產(chǎn)品白度一般為80%～95%，極少數(shù)的產(chǎn)品能達(dá)到95%。而輕鈣粉產(chǎn)品因?yàn)榛瘜W(xué)合成制成，去除了很多雜質(zhì)，產(chǎn)品純凈度很高，因此白度多為92%～95%，部分產(chǎn)品可以達(dá)到96%～97%，這也是輕鈣產(chǎn)品多用于高檔或淺色制品填充的主要原因。
關(guān)于辰延粉體涂料專用重鈣
有哪些優(yōu)勢：

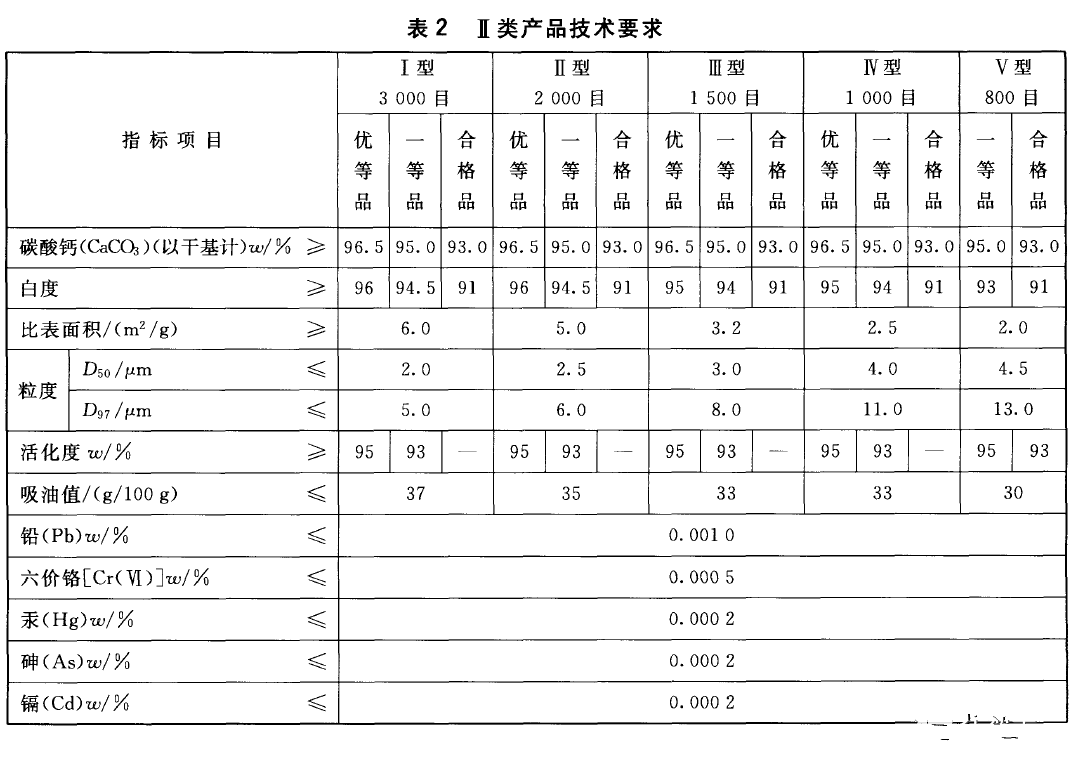

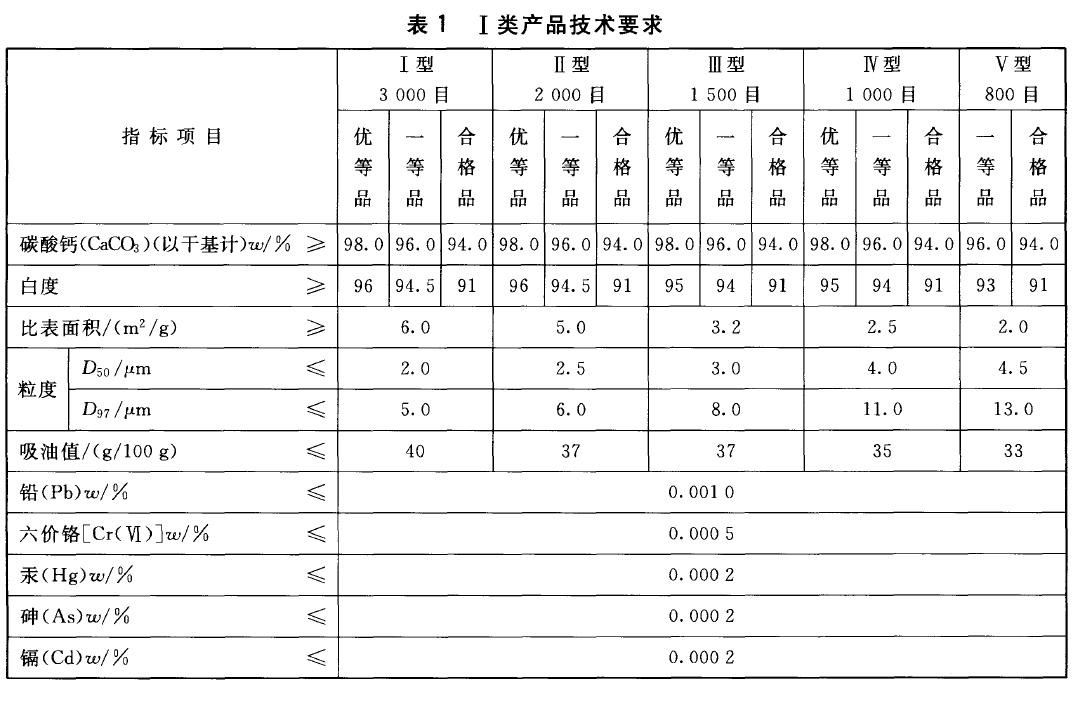

辰延粉體涂料專用重質(zhì)碳酸鈣，由于其純度高、白度高、分散性好、無色差及遮蓋力強(qiáng)，產(chǎn)品穩(wěn)定性好而廣泛應(yīng)用在油漆涂料行業(yè)中的復(fù)合材料，是內(nèi)外墻建筑涂料的主要白色填料和顏料之一。在水性涂料行業(yè)的用途更為廣泛，能使涂料不沉降，易分散，光澤好等特性，在水性涂料用量為20-60%。
1.在涂料中涂料專用碳酸鈣可作為白色顏料，起一種骨架作用，在涂料工業(yè)中可作為體質(zhì)顏料。由于涂料專用碳酸鈣白度高，在涂料中相對膠乳，溶劑價格都便宜，而且顆粒細(xì)，能在涂料中均勻分散，所以是大量使用的體質(zhì)顏料。由于環(huán)保意識的提高，在建筑方面涂料已大量用水性涂料，涂料專用碳酸鈣是白色又親水，價格又便宜，所以被廣大用戶譽(yù)為更經(jīng)濟(jì)、更實(shí)用、更理想的功能性填料。
2.涂料專用碳酸鈣的填入可以增強(qiáng)底漆對基層表面的沉積性和滲透性。在涂料中膩?zhàn)邮怯脕硖钇交?，是整體涂料的中間層，不論什么膩?zhàn)佣夹枰哟罅刻盍?，膩?zhàn)又械奶盍现黧w是重質(zhì)碳酸鈣，再少量加一些鋅鋇白以增加粘性防止漆層松散，同時適當(dāng)?shù)丶尤氤恋硖妓徕}以便干后打磨。
3.在厚漆中，涂料專用碳酸鈣可以使涂料增稠、加厚，起一種填充和補(bǔ)平作用。所以在厚漆中通常添加重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣，添加重質(zhì)碳酸鈣可達(dá)24.6%～78.5%。
4.在面漆中，即罩面漆中，半光和無光漆則要采用增加體質(zhì)顏料來削減光澤的辦法，涂料專用碳酸鈣就是理想的消光填料。
5.碳酸鈣在多彩涂料中可作為其中一種添加劑發(fā)揮其作用，達(dá)到既降低材料成本，又能提高裝飾效果的目的。在多彩涂料中可用涂料專用重質(zhì)碳酸鈣（方解石粉）即天然產(chǎn)大理石等研磨而成。
6.在金屬防銹涂料中，碳酸鈣是體質(zhì)顏料，還有一點(diǎn)防銹作用，在金屬防銹涂料中碳酸鈣的適當(dāng)用量為30%。
聲明：貴在分享，如有侵權(quán)請告知刪除！
