概述
無(wú)機(jī)建筑涂料是指主要成膜物質(zhì)或粘結(jié)劑為無(wú)機(jī)材料，加入各種顏料、填料、助劑、固化劑等配制形成的一類涂料。主要使用的無(wú)機(jī)粘結(jié)劑有水泥、石膏、堿金屬硅酸鹽（水玻璃）、硅溶膠和石灰等。
目前，建筑涂料中常用的填料有重質(zhì)碳酸鈣、高嶺土、硅灰石、云母、滑石粉等，其中重質(zhì)碳酸鈣由于其具有價(jià)廉易得、白度高、吸油量適中等顯著優(yōu)點(diǎn)，因此一直是涂料中的主要填料。
但與其他幾種填料相比，重鈣在國(guó)內(nèi)的礦產(chǎn)資源分布更為廣泛，各地產(chǎn)品的差異性較大，尤其是一些多價(jià)金屬離子的雜質(zhì)含量的區(qū)別會(huì)對(duì)無(wú)機(jī)涂料造成極大的不穩(wěn)定性，因此在選擇重鈣時(shí)需要對(duì)產(chǎn)品的來(lái)源進(jìn)行充分了解。
實(shí)驗(yàn)者按HG/T3249.2-2013標(biāo)準(zhǔn)測(cè)試了5種不同原礦生產(chǎn)的同一細(xì)度重質(zhì)碳酸鈣的基本物理性能指標(biāo)，得出的結(jié)論是：
不同碳酸鈣原礦成分差別較大，小方解石和大方解石原礦純度較高，碳酸鈣含量都在96%以上，且氧化鎂等雜質(zhì)含量都低于1%；而白云石的純度則比較低，雜質(zhì)主要以伴生碳0酸鎂為主。永豐白云石碳酸鈣含量在80%左右，而海城白云石的碳酸鈣含量?jī)H為60%不到，氧化鎂含量接近20%。
01不同原礦碳酸鈣性能比較
（1）穩(wěn)定性

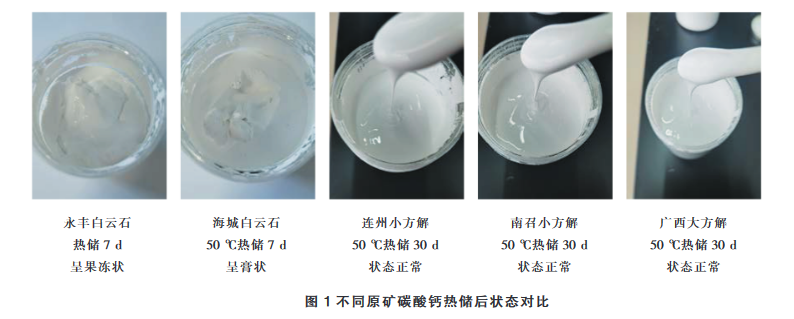

不同原礦生產(chǎn)的碳酸鈣應(yīng)用在無(wú)機(jī)內(nèi)墻涂料中時(shí)，穩(wěn)定性區(qū)別較大，以小方解石（連州、南召）和大方解石（廣西）為原礦生產(chǎn)的重質(zhì)碳酸鈣應(yīng)用在配方中時(shí)，體系的穩(wěn)定性較好，50℃熱儲(chǔ)30d后，年度上升都在10KU以內(nèi)，其中又以連州小方解的穩(wěn)定性最好（黏度增加不到5KU）；
而以白云石為原礦生產(chǎn)的重質(zhì)碳酸鈣在該體系中穩(wěn)定性較差，熱儲(chǔ)一周后，產(chǎn)品增稠膠化明顯，永豐白云石呈果凍狀態(tài)，海城白云石直接成膏狀。結(jié)合前面的原礦分析，氧化酶含量高的碳酸鈣原礦不宜用在無(wú)機(jī)涂料中。
（2）其他性能
不同原礦生產(chǎn)的桶規(guī)格重鈣（細(xì)度均為1250目），漆膜抗開(kāi)裂性能沒(méi)有差別，均為700微米，說(shuō)明碳酸鈣的抗開(kāi)裂性能與與原礦的種類關(guān)系不大；耐洗刷性能上連州小方解性能最好（達(dá)到10000次），其次是南召，最后是廣西大方解石；對(duì)比率的指標(biāo)與耐洗刷性能一致，但相差較小，最好與最差的相差僅為0.0032。綜合各項(xiàng)性能來(lái)看，在細(xì)度相同的情況下，連州以小方解石為原礦生產(chǎn)的重質(zhì)碳酸鈣在無(wú)機(jī)內(nèi)墻涂料中的應(yīng)用性能最好。
02 不同細(xì)度碳酸鈣性能比較
抗開(kāi)裂性能 01

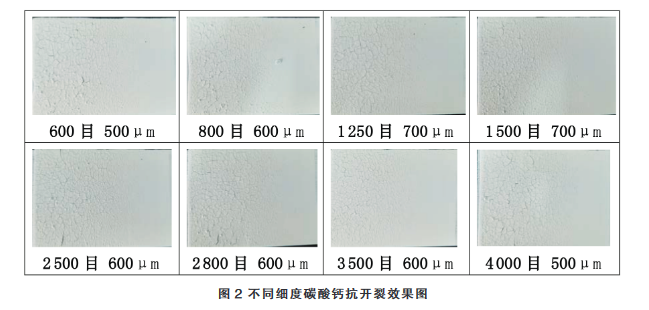

由圖2可以看出，隨著碳酸鈣細(xì)度的提升，漆膜抗開(kāi)裂性能先提高（600~1250目），然后呈現(xiàn)平穩(wěn)下降的趨勢(shì)（1500~4000目），在1250目的時(shí)候抗開(kāi)裂性能達(dá)到最佳效果。
耐洗刷性能 02
隨著碳酸鈣細(xì)度的提升，涂膜的耐洗刷次數(shù)呈現(xiàn)先上升（600~1250目），后下降（1250~4000目）的趨勢(shì)，在1250目左右，耐洗刷性能達(dá)到一個(gè)最佳數(shù)據(jù)。
遮蓋力 03
隨著碳酸鈣細(xì)度的提升，漆膜的對(duì)比率呈現(xiàn)上升趨勢(shì)，但并不明顯（最高與最低的對(duì)比相差僅為0.0042），肉眼基本無(wú)法識(shí)別，這與傳統(tǒng)乳膠漆干膜對(duì)比率隨著填料細(xì)度的提升會(huì)有比較明顯的提升不同，推測(cè)主要是由于無(wú)機(jī)涂料漆膜成膜后本身處于比較疏松多孔的狀態(tài)，已經(jīng)引入了部分空氣的干遮蓋力，因此隨著碳酸鈣細(xì)度的提升，漆膜的干遮蓋力提升不明顯。
初始黏度 04
隨著碳酸鈣細(xì)度的提升，涂料的黏度整體呈現(xiàn)上升趨勢(shì)，但是不同細(xì)度區(qū)間黏度提高的幅度有所不同，600~1500目區(qū)間，黏度增長(zhǎng)不明顯，1500~2500目區(qū)間黏度增加幅度有所提升，3500目以后，隨著細(xì)度增加，黏度提升較為明顯。
03 結(jié)論
綜合上述實(shí)驗(yàn)結(jié)果可以得出，以小方解石和大方解石為原礦生產(chǎn)的重質(zhì)碳酸鈣在無(wú)機(jī)內(nèi)墻涂料中應(yīng)用時(shí)穩(wěn)定性較好，其中在所選礦區(qū)中又以連州小方解石生產(chǎn)的碳酸鈣性能最好。
白云石產(chǎn)品由于原礦純度低，碳酸鎂等雜質(zhì)含量較高，應(yīng)用在無(wú)機(jī)內(nèi)墻涂料中時(shí)極易引起涂料的增稠與膠化，因此不宜用在無(wú)機(jī)體系中。
隨著碳酸鈣細(xì)度的提升，漆膜的對(duì)比率沒(méi)有明顯提升，而抗開(kāi)裂和耐洗刷性能則呈現(xiàn)先上升后下降的趨勢(shì)，在碳酸鈣細(xì)度為1250目左右區(qū)間，漆膜的各項(xiàng)性能指標(biāo)達(dá)到一個(gè)最佳的狀態(tài)。
聲明：貴在分享，如有侵權(quán)請(qǐng)告知?jiǎng)h除！
