碳酸鈣礦山破磨一體化應用新方案
黎明重工科技股份有限公司 肖威
一、碳酸鈣礦山現狀黎明重工科技股份有限公司 肖威
碳酸鈣礦山主要是以碳酸鈣為主要成分的石灰石、方解石、大理石等礦山資源。中國已經發展成為世界碳酸鈣第一大生產與消費國，生產地主要集中在廣西、四川、河北、廣東、安徽、江西、湖南、河南等省區。整體來看，碳酸鈣行業集中度非常低，企業規模普遍較小。
1、碳酸鈣礦山現狀-應用領域
碳酸鈣資源目前主要通過以下幾種形式應用：
1）、重鈣粉體
2）、石灰
3）、輕鈣
4）、建筑砂石骨料
5）、水泥
碳酸鈣的下游需求行業主要是塑料、橡膠、造紙、涂裝、橡膠、油墨、顏料、粘膠劑、密封膠、日化、牙膏、食品、醫藥、航天科技等各行業生產性企業，產品不是最終的消費品，以一種中間性原材料的形式，具有填充、改性、環保、節約資源、降低成本等眾多優勢。
2、碳酸鈣礦山現狀-存在的問題：
1）產生廢料多
2）資源浪費
3）污染大
4）單一用途
5）裝備落后
6）原料利用低
受當前礦山資源開采的限制，石灰石碳酸鈣類原料供給嚴重不足，“一石難求”，提高碳酸鈣的資源利用率也迫在眉睫！
二、碳酸鈣礦山破磨一體化思路
碳酸鈣礦山破磨一體化應用助力碳酸鈣礦山資源綜合利用、“吃干榨凈”！碳酸鈣礦山破磨一體化應用新方案一站式解決多種行業用途。一條聯合生產線可同時解決重鈣粉體、石灰、輕鈣原料、砂石骨料、水泥、商混等不同行業需求，達到資源最大化利用。
三、破碎解決方案：
1）粗破設備的選擇
用于原料破碎生產的粗破設備一般為旋回式破碎機、顎式破碎機。如果生產能力要求高，大于1000t/h，建議采用旋回破。
2）中細破設備的選擇
中細破設備一般有圓錐破碎機、反擊式破碎機、錘式破碎機或細碎顎式破碎機可供選擇，沖擊破往往用于最后一級的制砂和整形。
針對碳酸鈣礦石破碎硬度、磨蝕性指數中等偏低，一般采用錘式破碎機作為二級破碎，為下一級超細粉磨提供原料，但產品粉狀料較多，對于燒石灰的用戶不太合適，燒石灰需要石灰石原料盡可能要求粒徑適中、顆粒均勻、粒型飽滿、近似球形的多棱體。
3）篩分水洗設備的選擇
石料篩分設備一般采用直線振動篩或圓振動篩。
直線振動篩處理量小，適合小粒徑篩分、小產量生產使用，可以用于含水料濾水。
圓振動篩篩分效率高、處理量大，適合大粒徑篩分、較大規模生產使用。
當圓振動篩上配置壓力噴水系統時可以作為洗石設備，借助于水力沖洗，石子在篩面翻滾、振動，較容易洗去表面黏附的細泥。
4）水及泥料處理設備的選擇
水洗后的含泥廢水需經過處理才能達到生產線廢水的零排放。經過對廢水處理設備的考察，選擇旋流器組、濃縮機和壓濾機組成的系統對廢水和泥料進行處理，可以避免含泥廢水直接排入沉淀池，而引起的占地面積大、沉淀池難以清理的缺點。
5）典型工藝方案

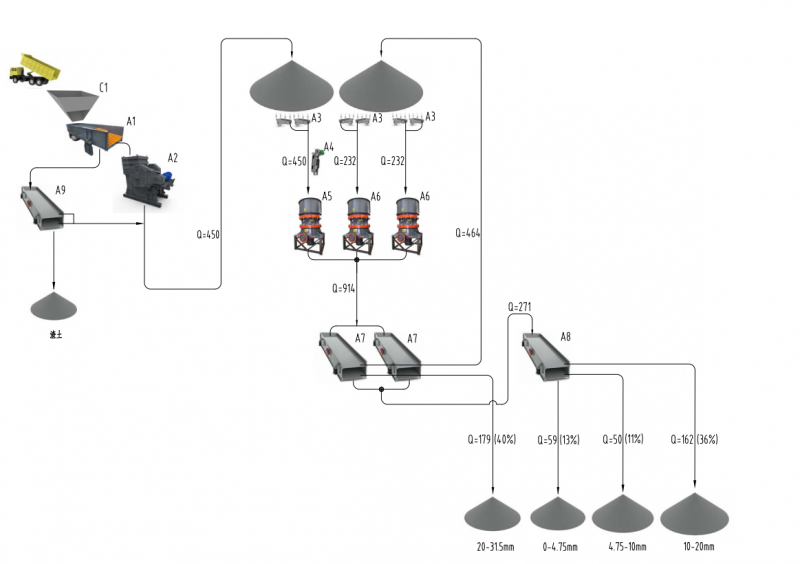

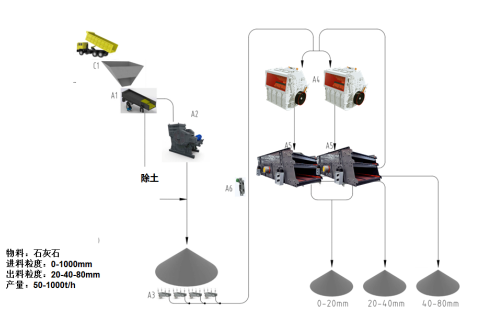

原料破碎篩分解決方案——建筑砂石骨料生產工藝

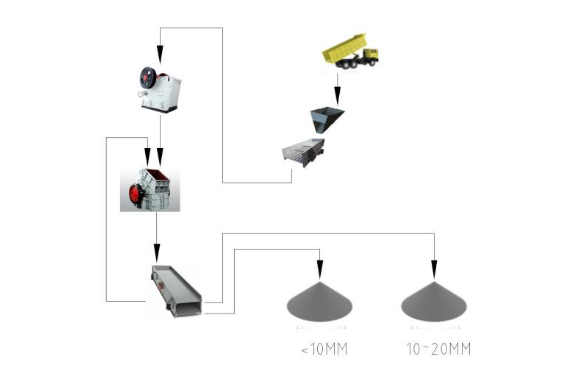

原料破碎篩分解決方案——重鈣超細粉磨原料生產工藝
四、粉磨解決方案
磨粉機作為重鈣加工重要設備之一，從資源利用的源頭為綠色未來帶來更多可能。針對傳統工業磨粉機產量低、耗能高等缺點，黎明重工 將“生態”理念融入研發設計中，推出LM系列立式輥磨機、MTW系列歐版磨粉機、LUM系列超細立式磨粉機等系列綠色產品。多項專利技術成就了重鈣加工領域的信賴之選。
按加工成品細度范圍不同分成以下幾種工藝裝備：
1、生產20-425目（0.8毫米-33微米）重鈣制備技術及工藝
按可選粉磨設備不同分成兩種工藝：歐版智能磨機加工技術和立式磨加工技術。

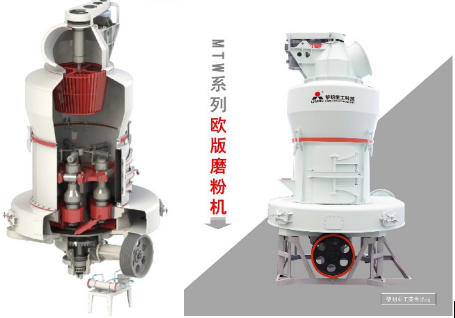

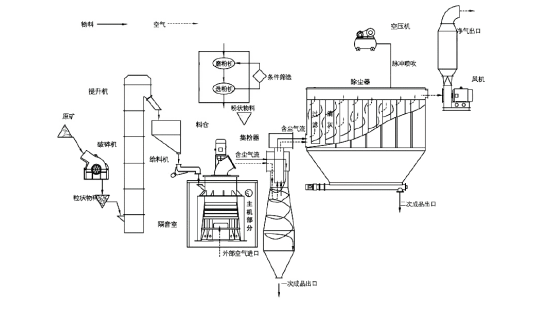

（1）、5X系列歐版智能磨粉機粉磨工藝及技術
5X系列歐版智能磨粉機是黎明重工繼歐版磨粉機成功應用之后推出的另一新型智能環保產品，實現了工業磨粉機的技術革命，擁有多項自主專利技術產權，專利號：ZL 2016 2 0013198.1，ZL 2016 2 0013196.2，ZL 2015 2 0226174.X），通過IOS9001國際質量體系認證、歐盟CE認證、俄羅斯G0ST認證、環保產品認證、工業節能產品認證，成為環保節能型粉磨加工首選裝備。
（2）、立式磨系統制備重鈣工藝

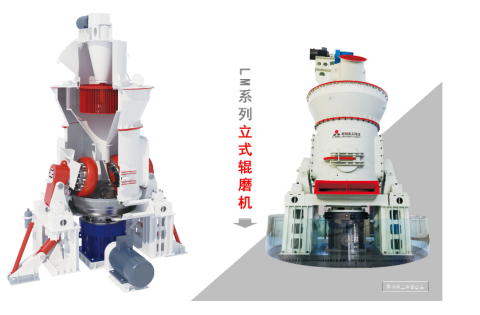

LM系列立式輥磨機，簡稱立磨或立式磨。黎明重工針對國內市場需求，綜合引進德國萊歇、非凡等優勢技術，并結合近三十年先進的磨粉機設計制造經驗，實現國際一流水準立式磨的國產化，主要技術、經濟指標達到國際先進水平，一次成品細度D97=200-38μm，單機生產能力依機型不同在20-100t/h。
2、生產400-2500目 （5微米-38微米）重鈣生產技術及工藝

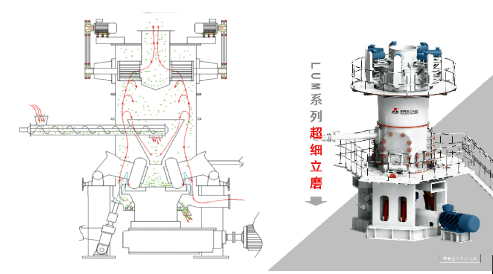

生產該細度范圍的重鈣主要選用超細立磨，LUM系列超細立式磨是黎明重工結合多年的各種磨機研發制造經驗,以LM系列立式磨為基礎，借鑒德國超細立磨的相關技術，設計開發的先進粉磨設備，是一種一次完成超細粉磨、分級、輸送于一體的超細制粉行業專業設備，其工藝參數、機械性能及成品質量等技術指標達到國際先進水平。該機可直接粉磨生產650目的重鈣，通過增加二次分級裝置，可生產1500目的超細重鈣，最細可達2500目。該機主要可適用于石25灰石、方解石、石膏等物料的粉碎加工，一次成品細度D97= 400-1500目 （8-38μm），單機生產能力依機型不同在8-18t/h。
LUM系列超細立式磨具有多輪分級，切割精度高，粒度分布均勻，細度可調可控，能耗低等特點，該機可廣泛應用于方解石、重晶石、大理石、等各種重鈣物的大規模超細粉磨加工。
3、生產400-3250目 （4微米-38微米）重鈣制備技術及工藝
該細度范圍內的重鈣粉加工可選擇黎明重工MW系列環輥微粉磨，又稱中速微粉磨、環輥磨，是黎明重工憑借近30年的磨機生產經驗，經過多次創新、測試、設計出的一種高效低耗超細粉加工設備，成功替代了傳統的氣流磨、球磨機研磨選粉的復雜程序，大大降低了生產成本，提高產品精細度。經國內數千家用戶證明，該設備具有性能優越、品質穩定、操作簡單、維修方便等優勢，是超細微粉加工的理想設備一次成品細度D97= 400-2500目 （4-38μm），最細可達3250目，單機生產能力依機型不同在0.5-10t/h。
該機具有高效、節能，易損件使用壽命長，磨腔內無滾動軸承、無螺釘，采用消聲器降低噪聲，清潔環保等特點特別適用于方解石、石灰石、重質碳酸鈣等礦物超微粉碎，是理想的礦物深加工設備。
五、破磨一體化方案
破磨一體化應用方案優勢主要體現在以下幾個方面：
1）碳酸鈣礦山資源最優化應用，一條聯合生產線同時可以滿足“重鈣粉體、石灰、輕鈣原料、砂石骨料、水泥、商混”等不同行業需求
2）將傳統礦山企業生產過程中產生的“廢料”“粗粉”綜合利用變廢為寶。
3）解決碳酸鈣企業原料來廠破碎造成的二次污染。
4）集中生產：產品質量可控、粉塵排放可控、成本可控真正實現綠色經營。
5）一站式解決從1200cm原礦到5μm超細粉生產工藝的設計、設備的研發生產銷售省掉客戶在眾多廠家中選型整合多帶來的時間浪費和風險。
6）因材制宜，根據原料特性，將原料充分匹配到最有競爭力的行業領域，發揮最大投資效益。

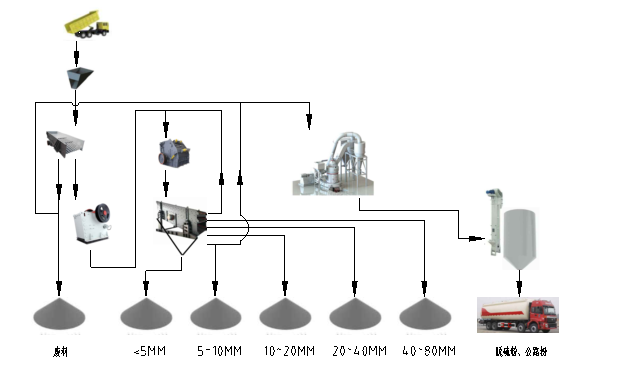

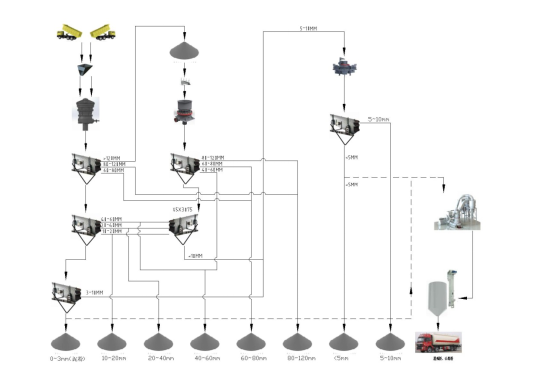

石灰石碳酸鈣破磨一體化方案——生產工藝
六、破磨一體化物聯網
遠程智能管家系統綜合了計算機、通信、顯示和控制等4C技術、并運用互聯網，通過系統的支持實現遠程自動監測、診斷和破磨生產線的自動尋優、自動調整和自動補償，以自動化、信息化幫助客戶實現對破磨一體化生產線的集中控制與動態調整，使得生產線一直處于最佳匹配狀態，運行效率都保持在較高水平，進而推動整個碳酸鈣等粉體行業向生產現場無人化管理邁進。
黎明重工推出的專家控制系統讓用戶無論是坐在家中還是在路上，均可掌握生產事實運行狀況，讓企業生產管理更加現代化、智能化。
七、結語
黎明重工除了為市場提供技術先進的破磨工藝和設備外，進一步拓展服務領域——為碳酸鈣加工企業提供工程總包服務，包括原料檢測、項目申報、工藝設計、設備選型、安裝調試、培訓指導、項目驗收、售后服務等，不遺余力地使客戶保持市場優勢，目前，黎明重工已成功在浙江長興，四川江油，山東淄博等重鈣基地設計建立了數百條先進的破磨生產線，碳酸鈣礦山破磨一體化應用新方案不斷助力碳酸鈣礦山資源綜合利用、“吃干榨凈”！
