硬脂酸粉塵爆炸特性試驗研究
肖國清，，趙夢圓，鄧洪波，鐘 凱，李東勝
肖國清，，趙夢圓，鄧洪波，鐘 凱，李東勝
摘 要: 為研究硬脂酸粉塵的爆炸特性，采用 20 L 球型爆炸儀對 4 個粒徑范圍的硬脂酸粉塵進行粉塵爆炸試驗研究。結果表明: 一定濃度范圍內增大粉塵濃度能夠提升硬脂酸粉塵的爆炸能量和燃燒速率。增大粉塵濃度，爆炸猛烈度先增強后減弱; 減小粉塵粒徑，能增強爆炸猛烈度和敏感度。粒徑小于 58 μm 粉塵的爆炸猛烈度和敏感度最大，濃度 500g / m3時，該粉塵有最大爆炸壓力 1.12 MPa 和最大升壓速率 142.00 MPa/s。
關鍵詞: 硬脂酸; 粉塵爆炸; 爆炸下限; 爆炸猛烈度; 熱重分析
0 引言
硬脂酸( CH3(CH2)16COOH) 又稱十八酸，在橡膠、塑料、紡織、醫藥等工業應用廣泛，是一種非常重要的化工原料。工業生產硬脂酸時，在造粒切片等工藝流程中，容易產生粉塵大量聚集，使硬脂酸粉發生爆炸的可能性大大增加。同時，硬脂酸粉在運輸、儲存及使用過程中也存在火災爆炸危險性［1 － 2］。2014 年 4 月 16 日，江蘇省雙馬化工有限公司發生了硬脂酸粉塵爆炸事故，造成 8 人死亡，9 人受傷，爆炸造成多個廠房被毀并引發大火。由 此 可 見，硬 脂 酸 粉 的 火 災 爆 炸 危 險 性 不 容小覷。
目前，國內外學者已對煤粉、糧食粉塵和金屬粉塵進行了大量的實驗及理論研究［3 － 6］，而硬脂酸火災爆炸方面的理論和實驗研究很少，現有的硬脂酸粉塵爆炸特性數據不完整［1 － 2］。高偉［1］研究了 2 種粒徑分布下的硬脂酸燃燒火焰結構，該研究指出硬脂酸粉塵在 2 種粒徑分布條件下均為可燃?xì)怏w混合物的燃燒，而不是引燃粉塵本身而發生的燃燒; Ju［2］指出硬脂酸的爆炸下限約為 30 g/m3，關鍵在于粒徑小于 60 μm 粉塵的質量濃度。值得注意的是，以上研究?jī)H提出了2 種粒徑分布硬脂酸粉的火焰結構和爆炸下限，且目前國內外尚未利用國際通用的 20 L 球形爆炸儀對硬脂酸粉塵進行標準的爆炸實驗研究。因此，采用國際通用的 20 L 球形爆炸儀對對不同粒徑硬脂酸粉塵的爆炸特性參數進行實驗研究和分析，揭示硬脂酸粉塵的爆炸規律、爆炸機理及爆炸危險性，為預防和減緩硬脂酸粉塵爆炸事故提供理論依據與技術支持，具有較大的理論意義與實用價值。
1 試驗樣品及測試系統
1．1試驗樣品

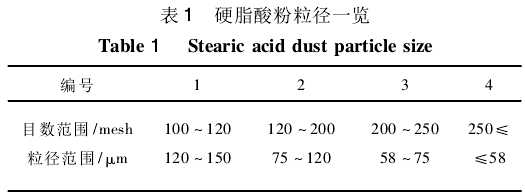

實驗中所用的硬脂酸粉樣品在實驗前經過粉碎、篩分、干燥等處理，分別用 100 目、120 目、200 目、250 目標準金屬篩分粒級備用。經篩分的硬脂酸粉在 30℃ 的烘箱中進行干燥 48 h，放于室溫下保存。硬脂酸粉粒徑范圍見表 1，編號 1 ～ 4。由于顆粒形狀和表面狀態是影響粉塵爆炸的因素，而扁平狀粒子最容易發生爆炸［7］，因此有必要對硬脂酸粉塵進行掃描電鏡分析。圖 1 是 1號硬脂酸粉( 粒徑范圍 120 ～ 150 μm) 的掃描電子顯微鏡圖像( SEM) ，能觀察到單個顆粒表面較光滑，形狀不規則，多為片狀，有小顆粒團聚現象。
1． 2 測試系統

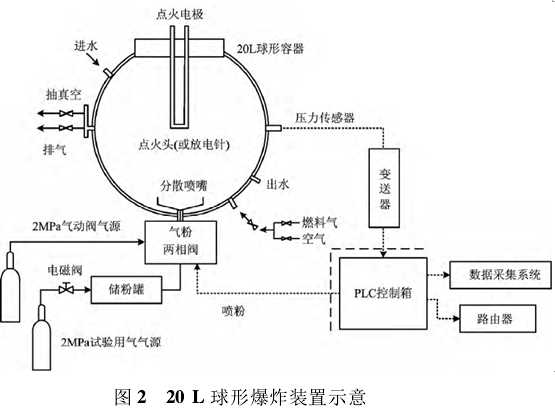

實驗采用國際通用的 20 L 球形爆炸儀為東北大學工業爆炸及防護研究所生產，主要由 20 L 球形爆炸容器、可編程邏輯控制( programmable logic controller，PLC)系統與數據采集系統3 部分組成，爆炸測試系統如圖 2所示。為保證粉塵云的均勻性和實驗的重復性，鑒于點火延遲時間對粉塵爆炸壓力測定有十分顯著的影響［8］，因此 本 次 實 驗 統 一 采 用 60 ms，符 合 GB/T16425 和EN14034 － 3 的要求。
2 試驗方案
2． 1 確定點火能量
由于點火能量的不同，粉塵爆炸行為會受到不同程度的影響。由文獻［9］可知，粉塵爆炸下限測試結果會受到點火能量的影響，過高的點火能量會覆蓋粉塵自身的爆炸過程。已有文獻［10］指出，以 10 k J 為點火能量測試粉塵爆炸特性參數的結果過于保守。綜合分析國內外研究結果，本文以 5 k J 點火能量對硬脂酸粉塵的爆炸特性進行試驗。對 5 k J 點火具進行 3 次以上爆炸壓力平行測試，測得 5 k J 點火具的升壓為 0.057 9 MPa。
2． 2 硬脂酸粉塵爆炸下限質量濃度測試試驗
根據 GB/T 16425—1996 制定爆炸下限測試方案。測試爆炸下限時，測試標準不同，其測試結果不同，爆炸判據也不同。本文選擇 EN 14034 － 3、IEC 31H13 和GB / T16425 － 1996共同推薦的 1． 3 ≤Pr作為爆炸判據。Pr= ( Pmax+ Pi－ Pig) /Pi，Pr為比壓力，Pmax為最大爆炸壓力，Pig為點火具升壓，Pi為初始?jí)毫?，Pi= 0． 1 MPa。
2． 3 硬脂酸粉塵最大爆炸壓力和最大升壓速率測試
試驗根據 GB/T 16426—1996 和 ISO6184 － 1 制定試驗方案，測試不同粒徑硬脂酸粉塵在不同質量濃度范圍下的最大爆炸壓力和最大升壓速率，以此分析粉塵粒徑和濃度對其爆炸規律的影響。其中最大爆炸壓力 Pmax為典型的熱力學特性，表征爆炸釋放的總能量; 最大升壓速率( dp/dt)max為動力學特性參數，表征能量釋放的快慢，即燃燒速率［11］。
3 爆炸機理及實驗分析
3． 1 硬脂酸粉爆炸機理分析

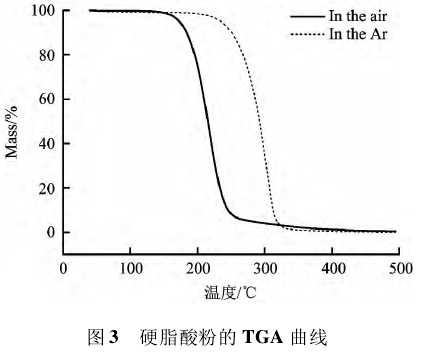

粉塵自身熱分解的難易和烴類氣體產生的速度會影響其爆炸特性，因此粉塵熱分解特性會對其爆炸行為產生影響。為了解硬脂酸粉在燃燒時的熱分解過程及其爆炸機理，分別在空氣和氬氣氛圍下對 4 號硬脂酸粉進行熱重分析(TGA) ，溫度區間 40 ～ 600℃ ，升溫速率10℃ / min，其結果如圖 3 所示。由于硬脂酸粉在純氬氣的惰性氣氛下僅有揮發和分解，不會產生氧化促進分解失重的行為，于是可用該實驗來表征硬脂酸粉升溫失重情況。由圖 3 可知，硬脂酸粉在氬氣氛圍下自 230℃ 起顯著失重，因此硬脂酸粉高達 97% 的失重可歸因于硬脂酸高溫下的裂解行為，為小分子碳化物的揮發行為造成失重。而熱解產物的組成是由熱解時間的長短和溫度的高低決定的［12］。由于粉塵爆炸具有火焰?zhèn)鞑タ旌蜔峤鈺r(shí)間極短的特點，因此低碳小分子的烷烴、烯烴和芳香族化合物為熱解的產物的主要組成部分。硬脂酸粉在空氣下的 TGA 曲線與氬氣下的曲線存在明顯區別，這說明硬脂酸粉與空氣中的氧氣發生了反應，氧化反應促進了硬脂酸粉的分解失重行為。此時硬脂酸粉自 160℃起顯著失重，熱解開始時刻對應的溫度明顯提前，這說明氧氣的存在會造成硬脂酸粉的氧化，無惰性氣體保護下的硬脂酸粉更易受熱分解，穩定性更差。同時，樣品在空氣下加熱完成后幾乎沒有剩余的質量。對硬脂酸粉進行熱重實驗分析發現，其熱解過程中有大量的可燃性氣體析出，由此可以推斷硬脂酸粉在燃燒爆炸的高溫環境下將表現出氣相燃燒行為。綜上所述，硬脂酸粉塵的燃燒機理為氣相燃燒，即粉塵顆粒受熱產生的可燃?xì)怏w與空氣混合后的發火燃燒。
3． 2 質量濃度對硬脂酸粉塵爆炸特性的影響研究

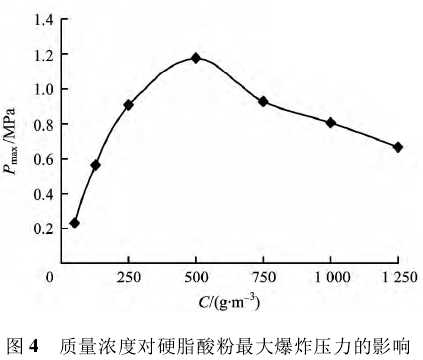

在室溫條件下，在 50 ～ 1 250 g/m3質量濃度范圍內對 4 號硬脂酸粉塵( 粒徑范圍≤58 μm) 進行爆炸特性測試試驗。如圖 4 所示，增加硬脂酸粉塵質量濃度，其最大爆炸壓力由 0． 23 MPa開始逐漸上升，當質量濃度為 500g / m3時，對應的最大爆炸壓力達到峰值，為 1． 18 MPa。值得注意的是，繼續增加粉塵質量濃度，最大爆炸壓力開始減小。當質量濃度為 750 g/m3時，對應的最大爆炸壓力下降到 0． 92 MPa，僅是最嚴重情況下最大爆炸壓力的 78% 。如圖 5 所示，硬脂酸最大升壓速率曲線隨著粉塵質量濃度的增加呈逐漸上升的趨勢，質量濃度大于 500g / m3后，最大升壓速率開始下降最終趨于穩定。因此，質量濃度為 500 g/m3時有最大升壓速率 142． 00 MPa/s。呈現上述現象的原因是球形爆炸容器內的可燃物質受制于粉塵質量濃度。在一定濃度范圍內，粉塵濃度的高低影響可燃物質的產生，此時所測爆炸猛烈度隨濃度增加而增大。當粉塵增加到一定濃度后，容器內沒有足夠的氧氣與過量的粉塵反應，使得單位體積內發生爆炸的有效粉塵減少，從而釋放的能量下降; 同時較低效的熱量傳遞效率不能充分引燃高濃度粉塵，且過量的粉塵會吸收爆炸產生的熱量，抑制反應繼續發生，從而導致粉塵的爆炸壓力和升壓速率隨之降低。
3.3 粒徑對硬脂酸粉塵爆炸特性的影響研究
3.3.1 爆炸敏感度( 爆炸下限質量濃度)

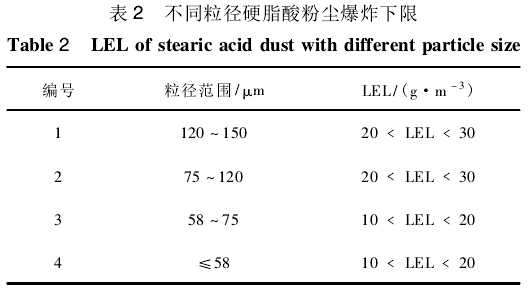

在室溫條件下，對 1 ～ 4 號粉塵進行爆炸下限測試試驗，結果如表 2 所示。由結果可知，減小粉塵粒徑，硬脂酸粉塵爆炸下限總體下降，爆炸的可能性越大。同時，當硬脂酸粉塵粒徑小到一定程度時，爆炸下限不再降低?？赡苁怯捎诹叫〉揭欢ǔ潭群蟮挠仓岱蹓m分散性降低，同時靜電作用使粉塵顆粒相互吸附粘結，出現團聚現象形成了較大的顆粒，導致硬脂酸粉塵粒徑在實際試驗時增大。在圖 1的掃描電鏡圖像中發現硬脂酸粉的確存在小顆粒團聚現象。由表 2可知，1， 2 號硬脂酸粉塵粒徑較大，粒徑小于 60 μm 粉塵的質量濃度很低，爆炸下限較高; 而 3，4 號硬脂酸粉塵粒徑較小，其中大部分甚至所有粉塵的粒徑均小于 60 μm，其爆炸下限較低并穩定在一個范圍。實驗數據與文獻［2］爆炸下限存在一定的差異，原因在于文獻［2］研究采用的是針對火焰結構研究的實驗系統，本實驗是采用國際通用的20 L 球形爆炸測試裝置，因此實驗裝置和外部條件對爆炸下限測試結果有一定影響。
3.3.2 爆炸猛烈度 ( 最大爆炸壓力和最大升壓速率)

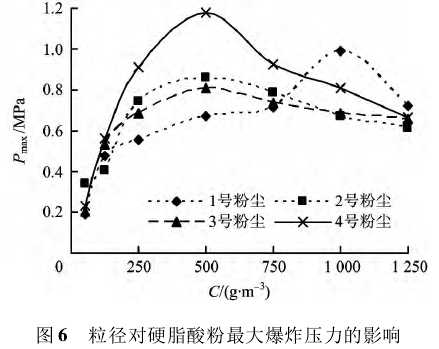

在室溫條件下，在 50 ～ 1 250 g/m3質量濃度范圍內對 1 ～ 4 號硬脂酸粉塵進行爆炸特性試驗測試，結果如圖 6 ～ 7 所示。如圖 6 所示，不同粒徑硬脂酸粉塵達到最大爆炸壓力所對應的濃度不同: 1 號粉塵在 1 000 g/m3時達到峰值 0． 99 MPa; 2 號粉塵在 500 g/m3時達到峰值 0． 86MPa; 3 號粉塵在 500 g / m3時達到峰值 0． 81 MPa; 4 號粉塵在 500 g/m3時達到峰值 1． 12 MPa。隨粉塵粒徑的增大，達到最大爆炸壓力的最佳爆炸質量濃度越高。同時，可以發現粉塵在低濃度時最大爆炸壓力與粒徑大小無關。當超過 125 g/m3時，最大爆炸壓力隨粒徑的增大顯著減小。考慮到最大爆炸壓力是熱力學特性，最大爆炸壓力的下降意味著整個燃燒爆炸過程中釋放的熱量在減少。小粒徑粉塵釋放更多的能量是因?yàn)樵邳c(diǎn)火階段熱量損失很少，而少量的熱量損失與極短的燃燒持續時間有關，可以說明隨著粉塵粒徑的減小，火焰增殖更絕熱和高效。值得注意的是 2 號和 3 號粉塵的爆炸壓力變化曲線十分接近，當粒徑小到一定程度的時候，最大爆炸壓力得到了顯著的提升。由此可知影響硬脂酸粉塵爆炸的關鍵粒徑是 58 μm。

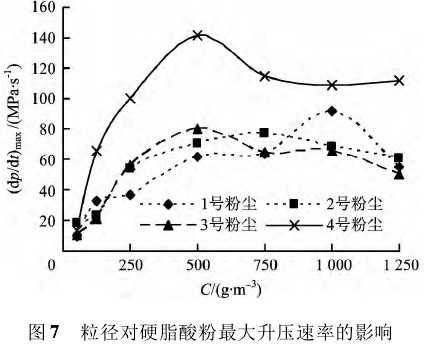

如圖 7 所示，不同粒徑粉塵達到最大升壓速率所對應的濃度不同: 1 號粉塵在 1 000 g/m3時達到峰值 91．33 MPa / s; 2 號粉塵在 750 g / m3時達到峰值 77． 24 MPa/s; 3 號粉塵在500 g / m3時達到峰值 80． 43 MPa/s; 4 號粉塵在 500 g/m3時達到峰值 142． 00 MPa/s。最大升壓速率隨粒徑增大而總體呈下降趨勢，原因是粒徑增大導致比表面積顯著減小，表面活性減小，影響其反應動力學特性，導致燃燒速率下降。研究表明在其他因素和外部條件相同的條件下，粉塵粒徑越小，爆炸猛烈度就越強。原因是粉塵粒徑的減小會增大顆粒的比表面積，使得相同質量濃度內粉塵顆粒的總面積增加，加速氧氣與粉塵反應［15］; 同時，反應中熱量釋放速度加快，產生更多的熱量。粉塵粒徑對大多數粉塵爆炸特性參數都會產生影響，但不同粉塵爆炸特性受到粒徑影響的程度不同。因此，對于特定粉塵需根據實際實驗結果來判斷粒徑對其產生的影響。本次實驗研究發現，硬脂酸粉爆炸敏感度和猛烈度隨粒徑的變化趨勢與多數粉塵爆炸規律類似;而硬脂酸粉存在關鍵粒徑 58 μm，當粒徑小于 58 μm后，爆炸猛烈度得到顯著加強。
4 結論
1) 在 50 ～ 1 250 g / m3濃度范圍內，提高粉塵質量濃度，硬脂酸粉塵的最大爆炸壓力和最大升壓速率呈先上升后下降的趨勢。
2) 對比 4 個粒徑范圍硬脂酸粉塵的爆炸特性參數，發現隨著粒徑的減小，硬脂酸粉塵爆炸下限由 20 ～ 30g / m3降低到 10 ～ 20 g/m3; 最大爆炸壓力由 0． 81 MPa 增大到 1． 12 MPa; 最大升壓速率由 77． 24 MPa/s 增大到142． 00 MPa / s。同時，粒徑減小到 58 μm 時，最大爆炸壓力得到了顯著的提升，可知影響硬脂酸粉塵爆炸行為的關鍵粒徑是 58 μm。
3 ) 4 號硬脂酸粉塵 ( 粒徑 ≤58 μm) 的爆炸下限為10 ～ 20 g / m3; 在質量濃度為 500 g/m3，粉塵有最大爆炸壓力 1． 12 MPa 和最大升壓速率 142． 00 MPa/s。因此，4號硬脂酸粉塵爆炸敏感度和爆炸猛烈度最大。
